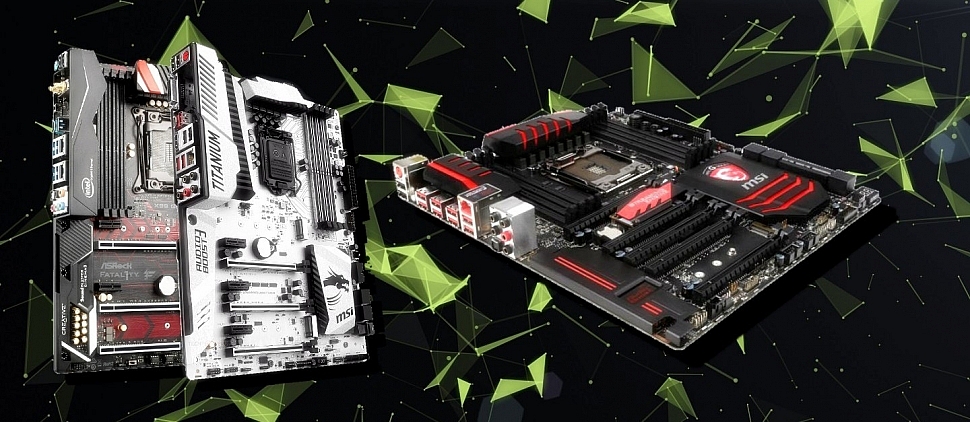

Выбираем материнскую плату для компьютера


Жизненно важным компонентом любого компьютера является материнская плата. Выбрать ее невероятно легко, только если пользователь обладает необходимыми знаниями, которые почерпнуть можно из обзоров компьютерной техники или новостей цифрового мира. Но зачастую достаточного количества времени на интересующие статьи просто нет, а, следовательно, и знаний для выбора подходящей материнской платы тоже недостает. Конечно, всегда есть вариант довериться продавцу-консультанту, который по долгу службы обязан профессионально разбираться в компьютерных новшествах. Но, к сожалению, задача продавца – продать то, от чего в сжатые сроки необходимо избавиться магазину, а не выбрать подходящую комплектующую для ПК. Эта статья поможет научиться самостоятельно выбирать правильную материнскую плату без помощи консультантов.

1. Подбираем тип разъема материнской платы.

Важно помнить главное правило выбора материнской платы – разъем или так называемый сокет (от англ. “socket” – разъем, гнездо) процессора и самой материнской платы должны подходить друг другу по размерам. В противном случае собрать их вместе будет просто невозможно.

Обычно материнскую плату подбирают под уже существующий процессор, а значит, и под уже определенный сокет.

Ниже приведены самые популярные сокеты под часто используемые CPU (центральный процессор) и APU (процессор с видеоускорителем или CPU+графическое ядро).

Компания Intel занимается производством процессоров с данными сокетами:

• 2011-3 — сокет для тех людей, которые выполняют на своем ПК ресурсозатратные задачи. Под этот разъем разработаны процессоры CPU Core i7 — вплоть от 5820K до 6950X и Xeon. Самые современные компьютеры собираются на этом сокете.

• 1151 — самый распространенный сокет который поддерживает процессоры архитектуры Skylake и Kaby Lake.

• 1150 — сокет который поддерживает процессоры intel более старого 4 и 5 поколения.

Компания AMD производит CPU и APU для приведенных ниже сокетов:

• AM3 — для процессоров Athlon II и Phenom II.

• AM3+ — продвинутая версия сокета АМ3.

• FM1 и FM2 — сокеты для APU A-Series со встроенной графикой.

Для компьютеров, предназначенных для дома или не особо ресурсозатратной работы, рекомендуется выбирать процессор или материнскую плату (если было решено первым делом выбрать именно ее) с сокетом 1151.

2. Подбираем чипсет системной платы.

Отвечаем на возникший вопрос новичков: чипсет – это специальный набор микросхем, расположенных на самой материнской плате, которые связывают процессор со всеми почти устройствами для исполнения совместных функций.

Сразу же выделим самые современные чипсеты серии Intel 7, присмотреться к которым предложит любой специалист в мире компьютерной техники:

• Н77, Z75, Z77 — чипсеты для материнских плат обычных пользователей

• Q77, Q75, B75 — чипсеты для корпоративных компьютеров

• Z79 — создан для тех компьютеров, которым необходимо выдерживать колоссальную рабочую нагрузку

• Z170 — чипсет для геймеров и оверклокеров котором хочется выдавить всю мощь из своего железа.

Так же на рынке представлены новое z2xx поколение чипсетов которое не сильно отличается от сотого поколения но есть свои фишки, такие как поддержка SSD-накопителей Intel Optane – быстрейших и современнейших накопителей из когда-либо созданных.

Первый чипсет, на котором необходимо остановить свой взгляд это Z77. Он не сможет как следует разогнать процессор, зато обладает возможностью поддержки технологии Intel Smart Response, которая, в свою очередь, может превратить SSD-накопитель (твердотельный накопитель) как кэш к жесткому диску.

Интересен также и чипсет Z77, обеспечивающий независимый вывод графического изображения на три дисплея. Он поддерживает четыре порта USB 3.0 и целых десять портов USB 2.0. Похвастаться может и поддержкой звуковой карты, встроенной сетевой карты и шести портов SATA.

Очевидно, что выше упомянутый Z77 выглядит привлекательнее H77. Он позволит разогнать процессор и память, в отличие от того же H77, и в то же время поддержит технологию Smart Response. Стоит отдельно отметить, что все Z-чипсеты способны повысить частоту ОЗУ (оперативного запоминающего устройства), вследствие чего видео сможет работать быстрее.

3. Подбираем форм-фактор материнской платы.

Форм-фактор – это заданный стандарт, определяющий всевозможные параметры материнской платы. Выбирать стоит из пяти самых привлекательных вариантов:

• ATX — 305 × 244 мм — стандарт 1995 года. Основной, если не сказать традиционный, форм-фактор для полноразмерных плат.

• XL-ATX — 345 × 262 мм — стандарт 2010 года. Габаритные характеристики XL-ATX рассчитаны не более, чем на десять плат. Но для такого стандарта придется подобрать более вместительный корпус, чем для описанного выше ATX.

• MicroATX— 244 × 244 мм — разработан в 1997 году. Отличается от обычно ATX тем, что имеет меньше слотов.

• MiniITX — 170 × 170 мм — принят в 2001 году. Компонент для бесшумных ПК. Этот форм-фактор обычно имеет процессор с системой пассивного охлаждения.

• CEB — 305 x 267 мм — от 2005 года. Используется для серверных материнских плат.

Как и остальные компоненты, форм-фактор зависит от предназначения компьютера. Для обычных ПК выбирают CEB или XL-ATX, для игровых - ATX или MicroATX, для компактных и бесшумных – MiniITX.

4. Подбираем разъем системной платы.

Переходим к заключительному шагу выбора материнской платы. Во многом, выбираемый разъем будет определен предыдущими компонентами. Обязательно стоит понять, что будет подключаться к собираемой материнской плате. Например, если было решено подсоединять внешний жесткий диск, используя eSATA, значит, стоит поискать соответствующий разъем или найти внешнюю карту с данным портом.

На сегодняшний день компании производят различные конфигурации внешних и внутренних разъемов, что позволяет «состряпать» материнскую плату под любые нужды пользователя.

Подведем итоги.

Для грамотного выбора материнской платы для ПК необходимо:

1. Выбрать процессор. Запомнить разъем или сокет будущей платы.

2. Выбрать чипсет. В данном случае предпочтение будет зависеть от производительности ПК» экстремальная, выше среднего, средняя, достаточная.

3. Выбрать форм-фактор. Так же, как и в предыдущем случае, форм-фактор определяет типом ПК: рабочий, домашний стационарный или игровой.

4. Выбрать разъем. Зачастую пользователям важна поддержка видео DVI и HDMI
